新能源汽车整车控制器(VCU)是新能源汽车的核心控制件,VCU控制技术水平直接影响着整车的动力性、安全性及经济性。VCU HIL仿真测试系统针对被测件进行激励测试、功能测试、故障再现、极限工况测试等,辅助开发人员进行全面深入的分析验证,从而保证被测件功能可靠

解决方案

昆易所提供的新能源VCU测试解决方案,专注于整车控制器VCU的功能测试和验证,通过其高效全面的设计,能够精准满足VCU测试阶段的各项需求。该系统还可拓展为四电HIL系统,对整车控制器VCU、电池管理系统BMS、电机控制器MCU和燃料电池控制器FCU联调测试

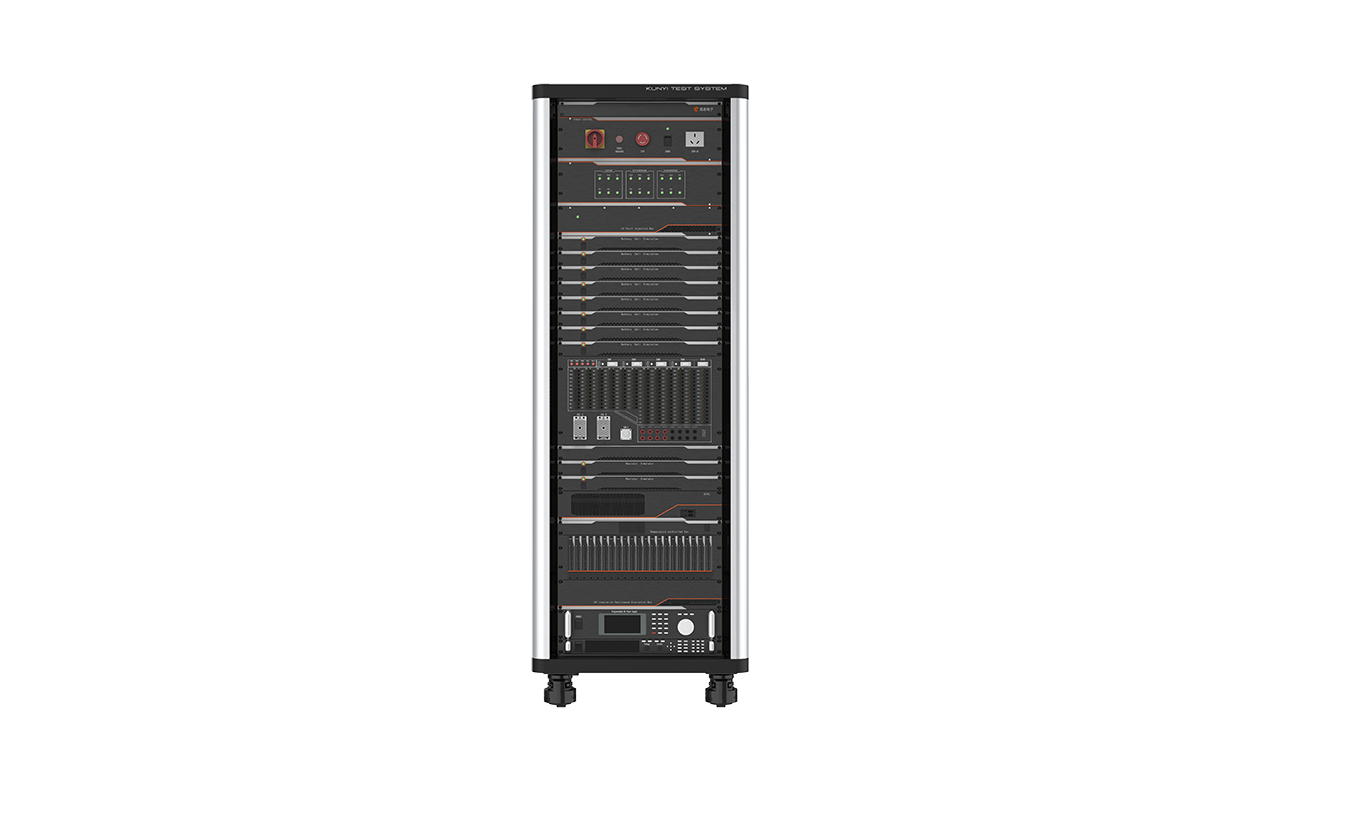

硬件在环测试系统

昆易电子提供了一套完备的HIL SYSTEM,覆盖了多个关键领域,包括新能源三电领域(BMS/VCU/MCU)、ADAS自动驾驶领域(ACC/LKA/AEB等)、车身领域、传统汽车动力领域(EMS/EPS/ESP等)以及座舱领域,提供全面的硬件在环测试服务

工程配置软件

VCAR EM是昆易针对 HIL 平台开发的一款工程配置软件, 能够进行HIL工程的相关配置。包括GPIO信号的配置, CAN/CANFD、LIN、以太网等总线通信的配置,板卡硬件的配置,仿真对象模型的导入,信号映射关系的配置以及实时主机多任务的分配和管理的配置, 工程编译等功能。同时软件支持多任务的分配管理和多设备的级联配置,满足不同的测试场景配置要求

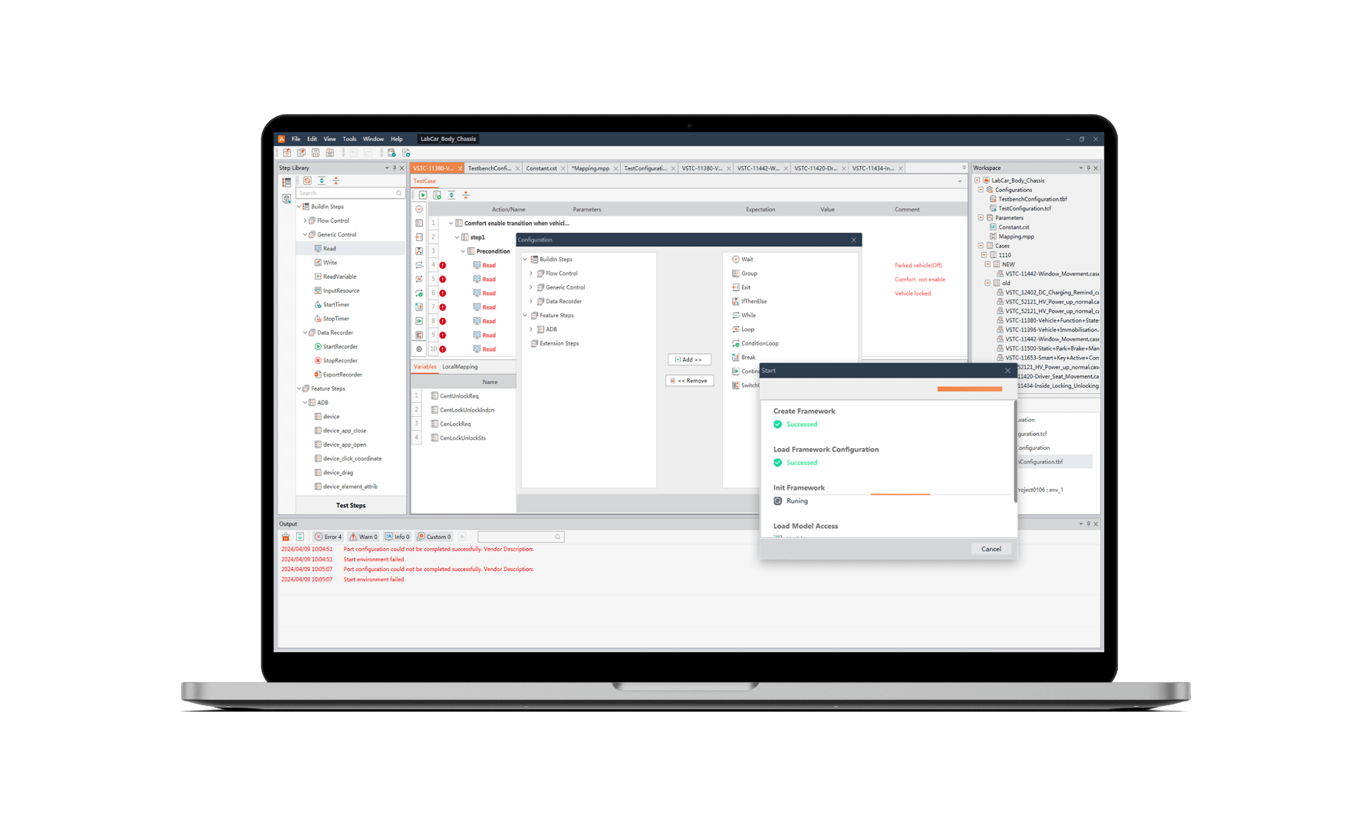

自动化测试软件

VCAR EA是由昆易电子独立开发的自动化测试软件,通过专用界面和测试工具,可以提供优秀的支持,用于编辑和管理测试用例、执行和评估测试用例,以及生成测试报告等方面。此外,考虑到不断变化的测试需求,VCAR EA支持建立各种用户定义的步骤,以满足个性化需求,并在汽车测试领域被广泛应用

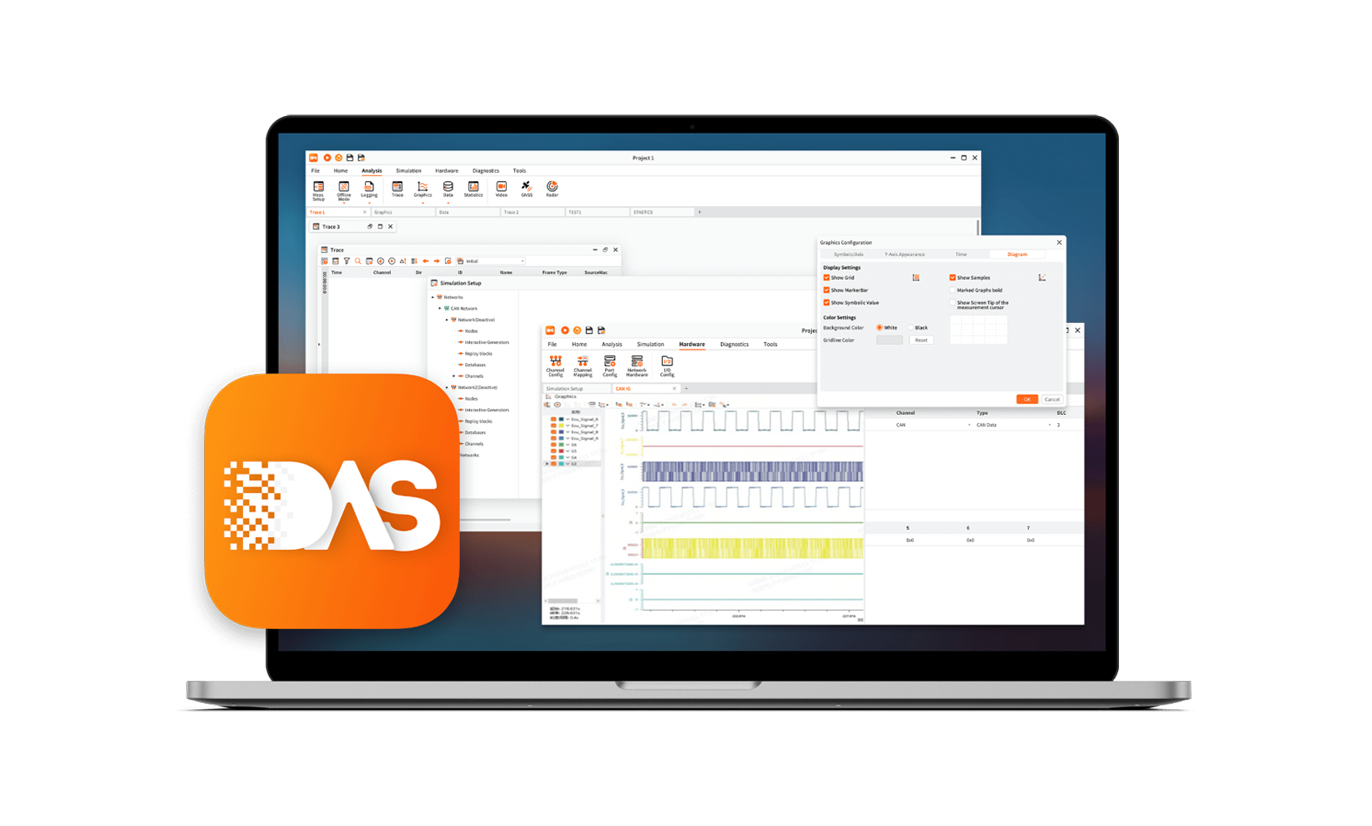

总线仿真分析软件

作为国产首款同时支持CAPL脚本与车载以太网通信协议的软件,VCAR DAS集汽车总线仿真、分析、测试、诊断和数据库编辑以及标定测试与雷达、视频、GPS数据监控等为一体,不仅拥有节点仿真、诊断刷写、数据库编辑解析等卓越功能,更能够实现开发自动化测试,可应用于网络开发、模拟、测试、校准和测量,控制器/车辆开发和诊断刷写等多个场景

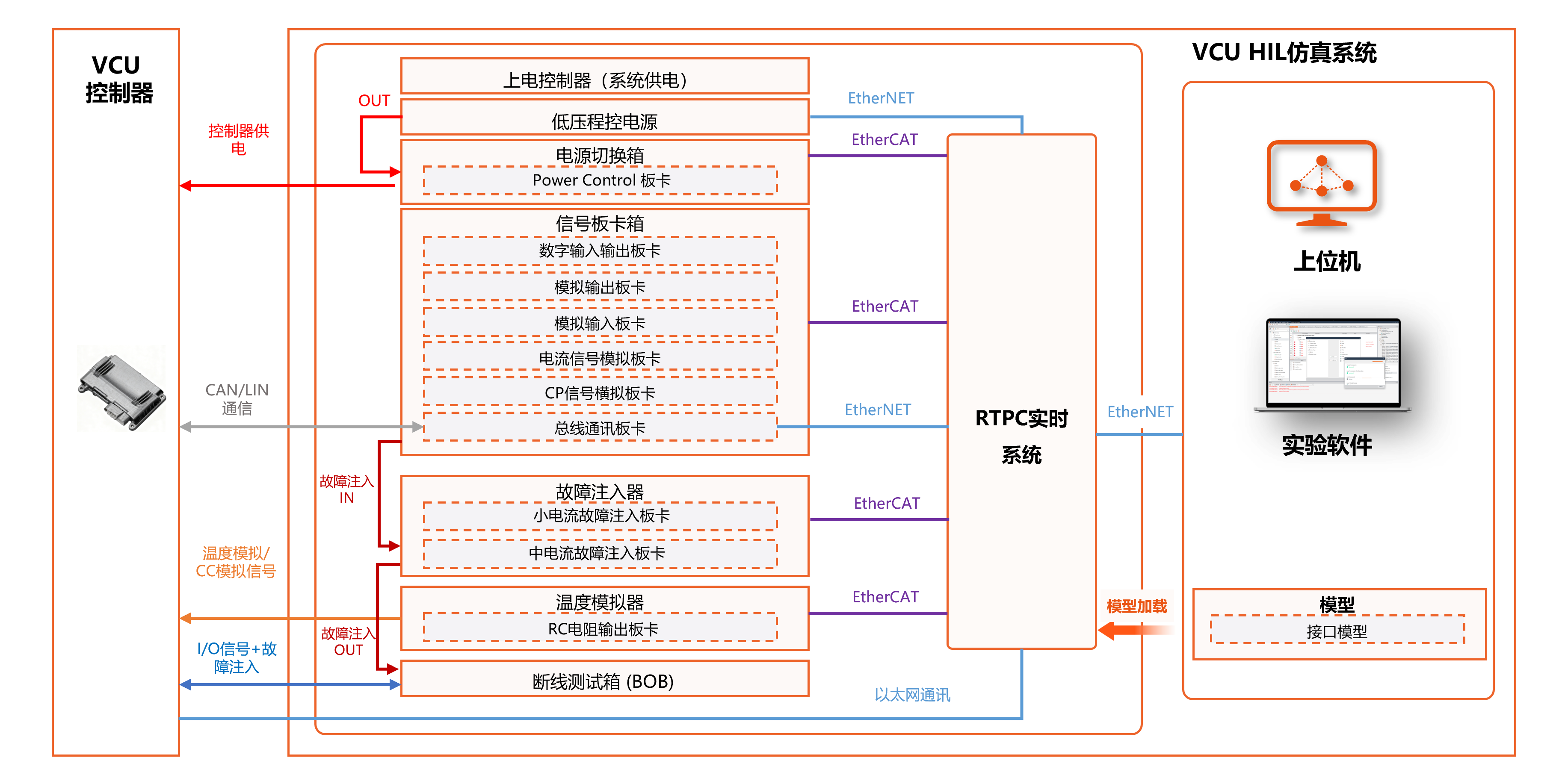

系统框图

方案优势

自主研发的多功能板卡体系

自主研发各类板卡,包括集成电压、数字和PWM信号采集功能的板卡,以及支持CAN、LIN和FlexRay通讯的高通道数通讯板卡

高集成度和便携性

高度集成,便于移动和简便使用;轻量化设计,适合车载和多种应用场景

丰富的可选配置

提供丰富的配置选项,满足定制化需求,高效且经济实惠

软件共享许可与自动映射配置

工程配置、试验管理、自动化测试三类软件共享 license,支持多用户使用;硬件板卡信号、总线信号与输入输出接口模型间的映射可自动配置

支持Simulink和定制化

支持Simulink物理模型导入和分级查看,无需额外Simulink许可试验管理软件支持定制特殊控件和定制开发

故障注入功能

通过故障注入板卡的变量绑定实现故障注入功能,无需额外故障注入软件

测量和校准库

提供测量和校准库,可用于控制器诊断,无需额外购买INCA或CANAPE软件

无许可二次开发与自动文件生成

无需许可证即可开展二次开发,支持多台电脑同时使用物理模型;通过脚本可自动生成 dbc/ldf 文件和硬件接口定义文件,且接口模块支持 Override 功能

功能特点

整车级功能测试

对车辆的开关机、扭矩及能量管理功能进行测试

极端条件模拟测试

模拟各类极端条件,以开展整车控制器(VCU)的功能测试

故障诊断测试

可进行故障注入,从而对整车控制器(VCU)执行故障诊断测试

车辆仿真模型

搭建用户可访问的车辆仿真模型,支持通过修改模型参数,精准模拟相应部件的性能

多平台支持

支持多种行业标准的仿真模型设计软件平台,包括 Matlab/Simulink、CarSim 等

IO 接口测试

验证控制器输入与输出功能的正常运行情况

CAN 通信功能测试

验证系统在 CAN 通信正常与故障两种场景下,是否采用不同的控制行为

诊断功能测试

判断系统能否准确检测出 I/O 或总线信号中的故障,并作出相应响应

自动化测试功能

执行自动化测试流程,并生成测试报告

CAN 总线接口及节点仿真测试

CAN 通信节点可按指定波特率(125K 波特、250K 波特、500K 波特)发送消息,接收来自虚拟节点的同指定波特率消息,并依据 DBC 文件正确解析消息
